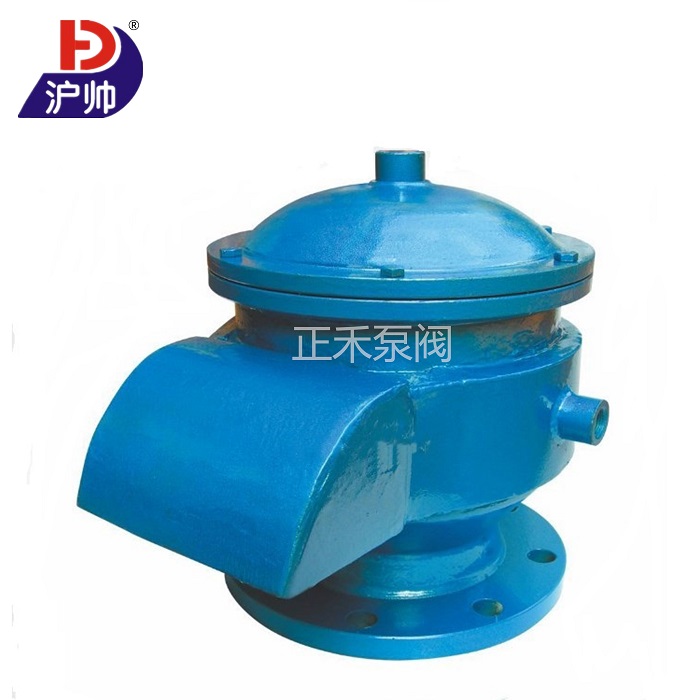

?JAV-I/II型夾套保溫（阻火）呼吸閥詳情介紹
JAV-I/II型夾套保溫（阻火）呼吸閥產品概述:
夾套保溫呼吸是改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用，針對于易在某一溫度下流體變相（凝固）的介質使用。夾套保溫呼吸閥是在普通全天候呼吸閥基礎上焊接金屬夾套而成。在呼吸閥外層設置保溫層以蒸汽或導熱油等流體充實夾層確保閥內介質溫度，來保證介質不受溫度所影響所變相。適合于寒冷地區，根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”目前呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。
夾套保溫呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要通風設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。夾套（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。
JAV-I/II型夾套保溫（阻火）呼吸閥工作原理；
夾套保溫呼吸閥裝在儲罐頂部，既有保溫功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內 從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
JAV-I/II型夾套保溫（阻火）呼吸閥產品參數型號
型號 JAV-I（不阻火） JAV-II（帶阻火）
規格 dn25~300 gb 81~59
pn0.6-2.5 rf、ff
殼體材質碳鋼、不銹鋼304 316 316L
螺帽螺栓20# 304 316 316L
密封墊片丁晴橡膠 聚四氟乙烯 金屬墊片
阻火層材質304 316 316L
環境溫度cs:-30℃~+350℃

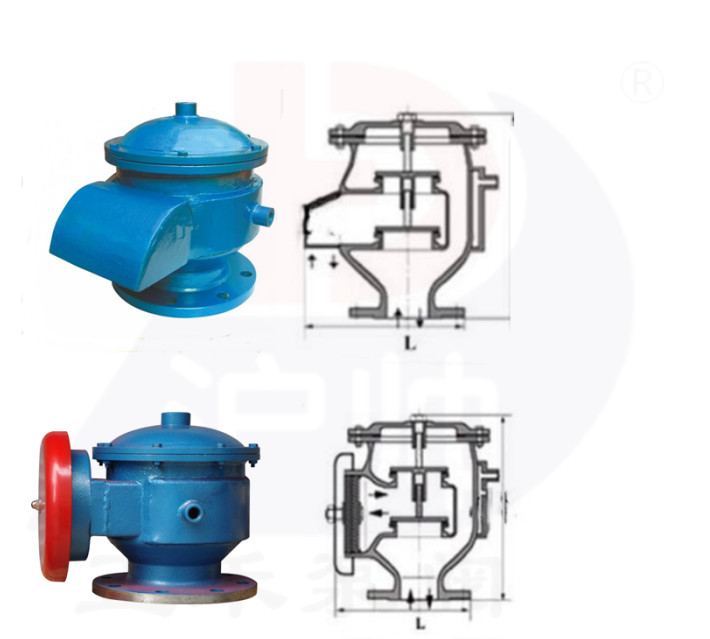

JAV-I/II型夾套保溫（阻火）呼吸閥結構圖
呼吸閥正負閥盤操作壓力 | A型：-30mmH2O (-295Pa) +36mmH2O (+355Pa) |
非標操作壓力 由用戶指定 | B型：-30mmH2O (-295Pa) +100mmH2O (+980Pa) |
C型：-30mmH2O (-295Pa) +180mmH2O (+1750Pa) | |
D型：-50mmH2O (-490Pa) ~ +1000mmH2O (+1750Pa) |
JAV-I/II型夾套保溫（阻火）呼吸閥主要外形與法蘭連接尺寸
規格 | 重量（Kg臺） | 安裝尺寸（mm） | ||||
D1 | D1 | L | H | n×Φ | ||
DN50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
DN80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
DN100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
DN150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
DN200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
DN250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
JAV-I/II型夾套保溫（阻火）呼吸閥保養與維修
為了確保夾套呼吸閥的性能達到正常使用的目的。呼吸閥應在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力閥盤時，應保證接觸面要嚴格，導桿升降靈活。
3．新閥啟動時，應在安裝前去掉閥盤的防震物，否則呼吸閥將失靈。
4．因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用。急生產時 先打開量油孔其它之類的供氣產品，以保持儲罐正常運作。
5．呼吸閥在正常工作進油之前， 先打開量油孔。
