GFQ-2型全天候呼吸閥(碳鋼|不銹鋼)詳情介紹
GFQ-2型全天候帶接管呼吸閥概述：
全天候帶接管呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內 從外空氣吸進罐內（稱負壓）。如停止工作時帶接管呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。該產品設計合理,結構簡單,使用方便;是儲罐的不可缺少的產品。
一、GFQ-2型全天候帶接管呼吸閥(碳鋼|不銹鋼)特點及性能
1、新型全天候石油儲罐帶接管呼吸閥殼體選用鑄鋼，耐腐蝕性好；
2、閥盤采用不銹鋼、F四材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，使用方便；
4、新型全天候石油儲罐帶接管呼吸閥性能符合石油工業部標準規定。
GFQ-2型全天候帶接管呼吸閥(碳鋼|不銹鋼)適用范圍
1、新型全天候石油儲罐帶接管呼吸閥適用于儲存閃點低于28。C甲類油品和閃點低于60。C的乙類油品，如汽油、苯、甲笨、煤油、輕柴油、原油、航空油、食品油等油品及性質相同的化工產品儲罐。
2、可與新型波紋石油儲罐阻火器、液壓閥配套使用。

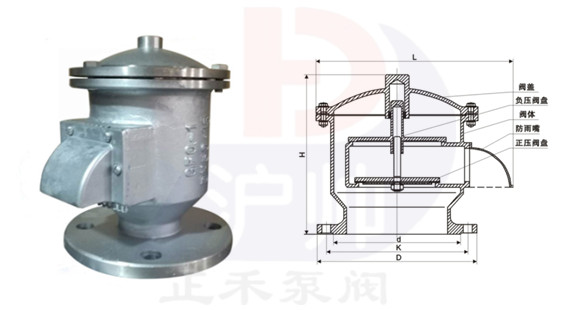

GFQ-2型全天候帶接管呼吸閥(碳鋼|不銹鋼)產品結構圖
二、結構圖 ;
三、GFQ-2型全天候帶接管呼吸閥的主要技術參數
a級正壓 | 355Pa (36毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
B級正壓 | 980Pa (100毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
C級正壓 | 1765Pa (180毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
四、GFQ-2型全天候帶接管呼吸閥零部件材料
閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
環境溫度 ℃ | -30~60 |
五、GFQ-2型全天候帶接管呼吸閥主要連接尺寸
公稱通徑 （mm） | 安裝尺寸 | ||||
D | K | L | H | n×φ | |
DN25 | 115 | 85 | 160 | 165 | 4×14 |
DN32 | 135 | 100 | 180 | 185 | 4×18 |
DN40 | 145 | 110 | 190 | 190 | 4×18 |
DN50 | 160 | 125 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 270 | 260 | 8×18 |
DN100 | 215 | 180 | 310 | 280 | 8×18 |
DN150 | 280 | 240 | 380 | 330 | 8×22 |
DN200 | 335 | 295 | 450 | 380 | 12×22 |
DN250 | 395 | 350 | 520 | 420 | 12×22 |
DN400 | 565 | 515 | 670 | 520 | 16×26 |
六、呼吸閥保養與維修
為了確保新型全天候帶接管呼吸閥的性能達到使用的目的，呼吸閥應定期進行檢查和保養：
1、檢查壓力閥盤和真空動作是否靈活，導桿及閥封環接觸面有無損傷；
2、重新安裝壓力閥盤和真空閥盤時，應保證接觸面嚴密，導桿升降靈活；
3、新閥啟動時，應在安裝前清掉閥盤的防震物，否則呼吸閥將失靈。
4、因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用。
七、呼吸閥訂貨須知
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們?yōu)槟鷮徍税殃P,竭誠為您服務。
